Saramonic SR-PAX1 3.5mm/6.35mm XLR 機上型混音器 支援48V幻象電源輸出

描述

Saramonic SR-PAX1是一款專為無反相機錄影，數位單眼相機和帶麥克風插孔的攝影機設計的雙聲道混音器。SR-PAX1結構輕巧方便攜帶，支援幻像電源，可以同時接入兩個聲道錄制高品質音頻，並將其混合輸入到機身。

對於雙通道輸入，SR-PAX1相容絕大多數麥克風或線路輸入的信號，例如XLR麥克風，無線麥克風，含拾音器吉他或具有6.35mm連接器的任何樂器。3.5mm的音頻輸入口同時也可以接智慧手機或MP3(智慧手機需轉接)。每個通道的輸入增益可以通過雙控制旋鈕輕鬆控制。耳機接口可以即時監聽。

輸出為一個 TRS的3.5mm 接頭。

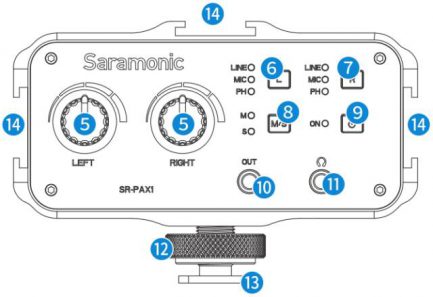

使用說明

①安裝電池。
打開電池槽，按照正負極標識裝入9V電池，關閉電池槽。

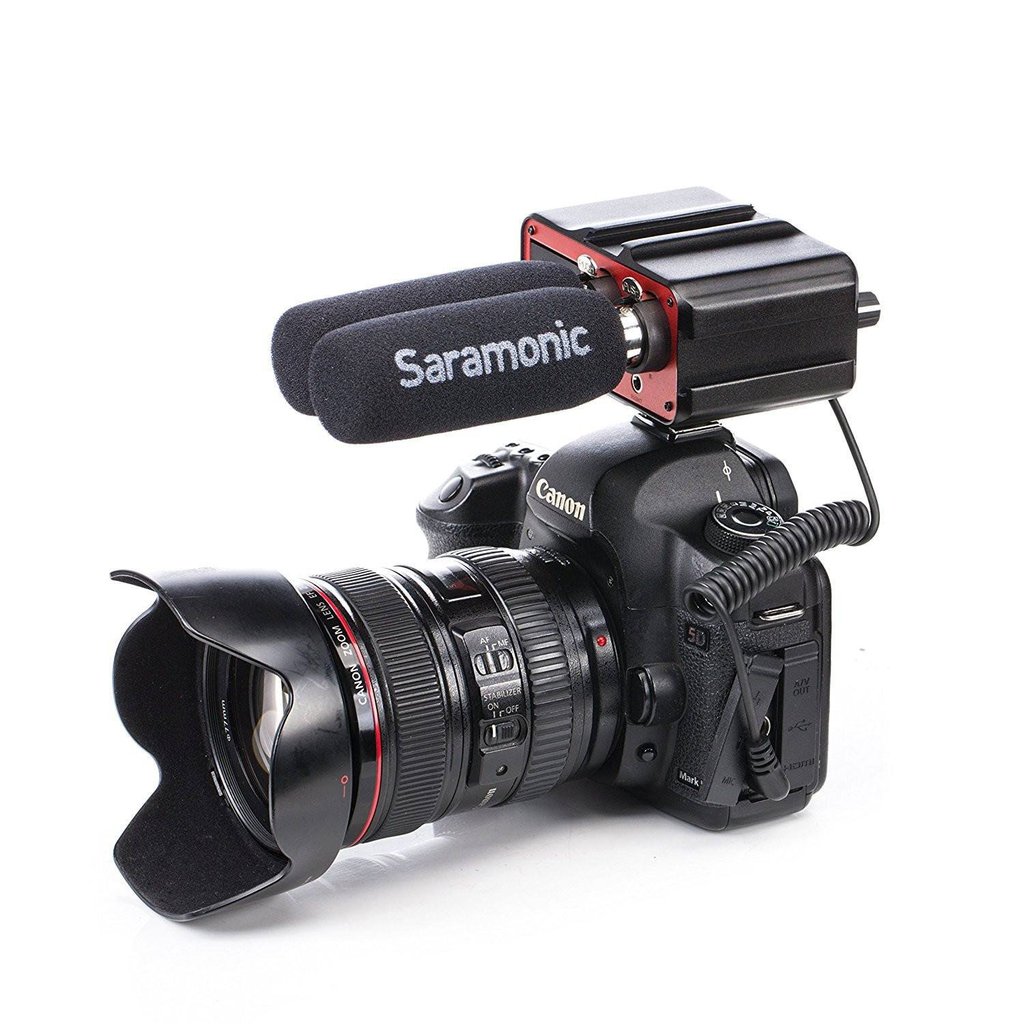

②將SR-PAX1接入相機的熱靴座，逆時針旋轉固定旋鈕並擰緊，保證混音器和相機穩定連接。或者將SR-PAX1的底部接入三腳架的螺口並擰緊，將三腳架固定在混音器底部。

③將音頻線的一端連接到SR-PAX1上的OUT接口，另一端連接到相機的MIC接口上。如果相機上有MIC和Line開關，選擇MIC。

④連接麥克風或者其他音頻設備到SR-PAX1的XLR接口，3.5mm接口或者其他音源類型的6.35mm音頻接口。

⑤長按電源鍵開機。

⑥設置LINE/MIC/PH。

當使用自供電的麥克風或無線麥克風時，選擇MIC；

當使用吉他或其他音頻產品時，選擇LINE；

當使用需要幻像電源供電的麥克風時，選擇PH（幻像電源）。5V幻像電源提供給3.5mm接口麥克風，48V幻像電源提供給XLR接口麥克風。

注意：

在視頻錄制過程使用麥克風，無線接收器，混音器等不需要幻像電源供電的音頻設備時，請勿選擇PH（幻像電源），否則會燒毀SR-PAX1和其他音頻設備。

⑦設置單聲道/立體聲輸出模式。(詳情參考“2⑧單聲道/立體聲開關”)

⑧將耳機接入SR-PAX1的音頻監聽口，用以監聽收音效果。

請確保VOLUME旋鈕調節到了適當的音量位置，以避免音量過大損傷聽力。

⑨我們建議您可以提前進行音頻錄制和播放的測試，確保可以正常使用。

測試時，可以調整旋鈕已獲得最佳的信號。

★規格材質★

輸入口:

2x Balanced XLR, 2x 3.5mm (TRS), 2x 6.35mm

輸出口:

3.5mm (1/8") TRS

監聽孔:

3.5mm

頻率響應:

20 Hz to 20 kHz, /- 1dB

訊噪比:

74dBu @ 1 kHz, -30dBu Input

幻象電源選項:

48V (XLR), 5V (3.5mm)

電池: 9V * 1

尺寸:

4 x 3.3 x 2.5" (10.1 x 8.5 x 6.5cm)

重量:

12.6 oz (357g)

★商品標準配備包含★

SR-PAX1 混音器 *1
3.5MM 訊號線*1
英文說明書*1
保固卡*1
